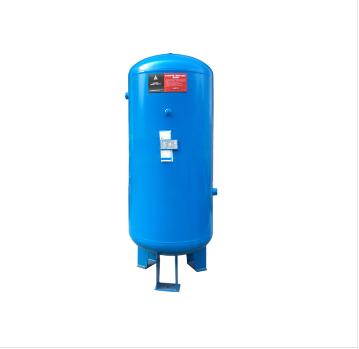

本儲氣罐產品主要用于儲存壓縮空氣,調節用氣負荷,延時供氣
其使用、檢驗檢測等均應嚴格按照《簡單壓力容器安全技術監察規程》及《特種設備安全監察條例》之規定
1、儲氣罐使用單位須建立安全管理檔案及完善的工藝操作規程和崗位操作規程,本儲氣罐進行定期保養,檢查并記錄存檔。發現異常情況,應當技術請?zhí)胤N設備檢驗檢測機構進行檢驗
2、本產品應在推薦使用壽命年限內使用,達到推薦使用壽命的應報廢,如需繼續使用,使用單位應報請?zhí)胤N設備檢驗檢測機構進行定期檢驗
3、在長期工作狀態下,儲氣罐的支架板,進氣管等焊接部位可能產塵振動裂縫,安裝及使用時應注意減少振動
4、使用單位的操作人員應進行培訓與安全教育,嚴禁超壓,超溫使用,進入儲氣罐的壓縮空氣溫度嚴禁超過罐體的設計溫度。為確保儲氣罐處于正常的狀態,使用環境溫度應不低于0℃,應避免腐蝕性物料接觸罐體表面,如與外壁油漆層剝落,易及時修復。
5、對油潤滑壓縮機,應定期檢查排氣口至壓縮空氣80℃處之間的所有管路,容器本身和配件,任何積碳應有效去除包括壓縮機缸頭積碳物,視實際使用情況,應對儲氣罐進行定時排污和定期清洗,確保罐內的空氣質量。不得在儲氣罐周圍或者儲氣罐上動明火。
6、儲氣罐處于受壓狀態時,不得進行任何維修包括緊螺栓等以及對儲氣罐進行錘擊和撞擊
7、使用單位不得擅自對儲氣罐進行修理,技術改造,或者改為與原設計不符的壓力容器
8、儲氣罐上的安全附件(安全閥,壓力表)應定期檢驗(定期檢驗日期一般以安全附件出廠日期為準)安全閥一般每年至少檢驗一次,壓力表每6個月至少檢驗一次,操作人員必須經常檢查附件具有可靠的靈敏度,確保安全附件正常工作,一旦失效或者精度達不到規定要求即予以更換
9、壓縮機的******容積流量即儲氣罐實際進氣量如超過儲氣罐安全閥的泄放量時,使用單位應在其系統中加裝壓力泄放裝置。
型號 | 規格 | 設計溫度T℃ | 容積總高度H | 容積內徑DN | 進氣口 | 出氣口 | 支座 | 安全閥接口 | 排污閥接口 | ||||||
容積 | 壓力Mpa | 高度H1 | 口徑D1 | 接口d1 | 高度H2 | 口徑D2 | 接口d2 | 孔徑d | 距離D | ||||||
0.3/0.8 | 0.3 | 0.8 | 150 | 1721 | 550 | 639 | 40 | RP11/2 | 1389 | 40 | RP11/2 | 20 | 400 | RP1 | R1/2 |
0.3/1.0 | 1.0 | 1721 | 639 | 1139 | |||||||||||
0.3/1.3 | 1.3 | 1722 | 661 | 1389 | |||||||||||
0.3/1.6 | 1.6 | 1722 | 661 | 1389 | |||||||||||
0.3/2.5 | 2.5 | 1718 | 557 | RP1/2 | 1407 | RP1/2 | |||||||||
0.3/3.0 | 3.0 | 1722 | 661 | 1411 | |||||||||||
0.3/4.0 | 4.0 | 1722 | 661 | 1411 | |||||||||||
0.5/0.8 | 0.5 | 0.8 | 150 | 2177 | 600 | 655 | 40 | RP11/2 | 1996 | 40 | RP11/2 | 20 | 420 | RP1 | R1/2 |
0.5/1.0 | 1.0 | 2177 | 655 | 1996 | |||||||||||
0.5/1.3 | 1.3 | 2178 | 656 | 1997 | |||||||||||
0.5/1.6 | 1.6 | 2178 | 656 | 1997 | |||||||||||
0.5/2.5 | 2.5 | 2021 | 658 | DN40 | 1558 | DN40 | |||||||||
0.5/3.0 | 3.0 | 2055 | 675 | 1575 | |||||||||||
0.6/0.8(螺紋) | 0.6 | 0.8 | 150 | 1858 | 700 | 750 | 80 | RP11/2 | 1350 | 80 | RP11/2 | 24 | 490 | RP1 | R1/2 |
0.6/0.8 | 0.8 | 1858 | 750 | 1350 | |||||||||||
0.6/1.0 | 1.0 | 1858 | 750 | 1350 | |||||||||||
0.6/1.3 | 1.3 | 1866 | 752 | 1352 | |||||||||||
0.6/1.6 | 1.6 | 1866 | 752 | 1352 | |||||||||||
0.6/2.5 | 2.5 | 2041 | 683 | DN80 | 1553 | DN80 | |||||||||
0.6/3.0 | 3.0 | 2075 | 700 | 1570 | |||||||||||
0.6/4.0 | 4.0 | 2075 | 700 | 1574 | |||||||||||
1.0/0.8(螺紋) | 1.0 | 0.8 | 150 | 2400 | 800 | 731 | 80 | 法蘭DN80 | 1920 | 80 | 法蘭DN80 | 24 | 560 | RP11/2 | RP1/2 |
1.0/0.8 | 0.8 | 2400 | 731 | 1920 | |||||||||||
1.0/1.0 | 1.0 | 2404 | 731 | 1920 | |||||||||||
1.0/1.3 | 1.3 | 2432 | 733 | 1970 | |||||||||||
1.0/1.6 | 1.6 | 2404 | 733 | 1970 | |||||||||||
1.0/2.5 | 2.5 | 2471 | 733 | 1977 | RP1 | ||||||||||
1.0/3.0 | 3.0 | 2471 | 733 | 1977 | |||||||||||
1.0/4.0 | 4.0 | 2579 | 733 | 1981 | |||||||||||
1.5/0.8 | 1.5 | 0.8 | 150 | 2360 | 1000 | 763 | 80 | 法蘭DN80 | 1949 | 80 | 法蘭DN80 | 24 | 700 | RP11/2 | R1/2 |
1.5/1.0 | 1.0 | 2364 | 763 | 1951 | |||||||||||
1.5/1.3 | 1.3 | 2368 | 763 | 1951 | |||||||||||
1.5/1.6 | 1.6 | 2372 | 763 | 1951 | |||||||||||
1.5/2.5 | 2.5 | 2372 | 763 | 1955 | R3/4 | ||||||||||
1.5/3.0 | 3.0 | 2376 | 763 | 1951 | |||||||||||
1.5/4.0 | 4.0 | 2380 | 763 | 1963 | |||||||||||
2.0/0.8 | 2.0 | 0.8 | 150 | 2698 | 1100 | 80 | 法蘭DN80 | 80 | 法蘭DN80 | 24 | 740 | RP11/2 | R3/4 | ||
2.0/1.0 | 1.0 | 2698 | |||||||||||||
2.0/1.3 | 1.3 | 2698 | |||||||||||||
2.0/1.6 | 1.6 | 2670 | |||||||||||||
2.0/2.5 | 2.5 | 3043 | |||||||||||||
2.0/3.0 | 3.0 | 3047 | |||||||||||||
2.0/4.0 | 4.0 | 3055 | |||||||||||||
2.5/0.8 | 2.5 | 0.8 | 150 | 2784 | 1200 | 100 | 法蘭DN100 | 100 | 法蘭DN100 | 24 | 840 | RP11/2 | R3/4 | ||
2.5/1.0 | 1.0 | 2784 | |||||||||||||
2.5/1.3 | 1.3 | 2788 | |||||||||||||
2.5/1.6 | 1.6 | 2788 | |||||||||||||
2.5/2.5 | 2.5 | 2792 | 841 | ||||||||||||
2.5/3.0 | 3.0 | 2796 | |||||||||||||
3.0/0.8 | 3.0 | 0.8 | 150 | 2813 | 1300 | 100 | 法蘭DN100 | 100 | 法蘭DN100 | 24 | 950 | RP11/2 | R3/4 | ||
3.0/1.0 | 1.0 | 2817 | |||||||||||||
3.0/1.3 | 1.3 | 3190 | |||||||||||||
3.0/1.6 | 1.6 | 3190 | |||||||||||||
3.0/2.5 | 2.5 | 3202 | |||||||||||||
3.0/3.0 | 3.0 | 3206 | |||||||||||||
3.0/3.5 | 3.5 | 3210 | |||||||||||||
4.0/0.8 | 4.0 | 0.8 | 150 | 3543 | 1300 | 100 | 法蘭DN100 | 100 | 法蘭DN100 | 24 | 1250 | RP2 | R1 | ||
4.0/1.0 | 1.0 | 3547 | |||||||||||||
4.0/1.3 | 1.3 | 3547 | 法蘭DN100 | 法蘭DN100 | |||||||||||
4.0/1.6 | 1.6 | 3551 | |||||||||||||
4.0/2.5 | 2.5 | 3563 | 125 | 法蘭DN125 | 125 | 法蘭DN125 | |||||||||
5.0/0.8 | 5.0 | 0.8 | 150 | 3791 | 1400 | 125 | 法蘭DN125 | 125 | 法蘭DN125 | 24 | 1200 | RP2 | R1 | ||
5.0/1.0 | 1.0 | 3795 | |||||||||||||
5.0/1.3 | 1.3 | 3795 | |||||||||||||
5.0/1.6 | 1.6 | 3805 | |||||||||||||
6.0/0.8 | 6.0 | 0.8 | 150 | 4376 | 1400 | 125 | 法蘭DN125 | 125 | 法蘭DN125 | 24 | 1200 | RP2 | R1 | ||
6.0/1.0 | 1.0 | 4481 | |||||||||||||
6.0/1.3 | 1.3 | 4485 | |||||||||||||
6.0/1.6 | 1.6 | 4489 | |||||||||||||
8.0/0.8 | 8.0 | 0.8 | 150 | 4591 | 1600 | 150 | 法蘭DN150 | 150 | 法蘭DN150 | 24 | 1200 | RP2 | R1 | ||
8.0/1.0 | 1.0 | 4591 | |||||||||||||
8.0/1.3 | 1.3 | 5599 | |||||||||||||
8.0/1.6 | 1.6 | 4599 | |||||||||||||
10.0/0.8 | 10.0 | 0.8 | 150 | 5591 | 1600 | 150 | 法蘭DN151 | 150 | 法蘭DN151 | 24 | 1560 | RP2 | R1 | ||
10.0/1.0 | 1.0 | 5593 | |||||||||||||
10.0/1.3 | 1.3 | 5598 | |||||||||||||
10.0/1.6 | 1.6 | 5598 | |||||||||||||
12.5/0.8 | 12.5 | 0.8 | 150 | 4030 | 2200 | 150 | 法蘭DN152 | 150 | 法蘭DN152 | 24 | 1650 | RP2 | R1 | ||
12.5/1.0 | 1.0 | 4060 | |||||||||||||
12.5/1.3 | 1.3 | 4070 | |||||||||||||
12.5/1.6 | 1.6 | 4080 | |||||||||||||
15.0/0.8 | 15.0 | 0.8 | 150 | 4630 | 2200 | 150 | 法蘭DN150 | 150 | 法蘭DN150 | 24 | 1200 | RP21/2 | R1 | ||
15.0/1.0 | 1.0 | 4630 | R2 | ||||||||||||
15.0/1.3 | 1.3 | 4634 | |||||||||||||
15.0/1.6 | 1.6 | 4634 | |||||||||||||
20.0/0.8 | 20.0 | 0.8 | 150 | 5284 | 2400 | 1375 | 200 | 法蘭DN200 | 4195 | 200 | 法蘭DN200 | 36 | 1800 | RP3 | R1 |
